SE193K - SONDE DEPORTEES POUR GAZ NATUREL ET G.P.L ATEX

Réf : SE193K
DETECTEUR DE GAZ NATUREL ET GPL (butane / propane) pour chaufferie ATEX

Ce produit vous interesse ?

Contacter nous !

Les modèles SE193K sont des détecteurs de gaz et vapeurs combustibles avec capteur catalytique, pouvant également être utilisé en systèmes centralises d'alarme pour les parkings, les installations de chauffage et les environnements à protéger des fuites éventuelles de gaz tels que le méthane, le GPL, etc.
Les sondes sont produites en différentes versions que présentent les mêmes caractéristiques. Ils sont sondes de gaz 4÷20mA sur 3 fils permettant de détecter des gaz combustibles et utilisent un capteur à combustion catalytique étalonné́ jusque 20% de la LIE (Limite Inferieure d'Explosivité).

La sonde est constituée par un boitier antidéflagrant contenant le circuit électronique et les borniers de raccorde- ment, le capteur est inséré dans le porte capteur cylindrique, placé dans la partie inferieure du boitier.
Il s’utilise en se raccordant sur les centrales d’alarmes mono et multivoies Tecnocontrol



CARATÉRISTIQUES TECHNIQUES :



Humidité ambiante : 5 à 90%

TS ambiante : -10°C / + 50°C

TS de stockage : -25°C / +55°C

Durée de vie : 5ans

Alimentation : 12 V CC (-10 % / + 15%)

Signal de sortie : 4-20 mA

Résistance de charge : 100 Ω max

Technologie : capteur catalytique

Champs de mesure : 0-20 % de la L.I.E.

Précision : +/- 10 %

Dérive à long terme (atmosphère propre) : < +/- 5% L.I.E.



COMPATIBILITÉ



Centrales de détection compatible :



SE127K ; SE128K ; SE139K

SE184K ; SE194K ; SE293K

CE408 ; CE424 ; CE700



CODE

GAZ

POSITION DU CAPTEUR

SE 193 KM

GAZ NATUREL

En hauteur à 30 cm environ du plafond – Distance par rapport à l’appareil à gaz : 1 à 1,5m. À l’écart des angles de la pièce et des bouches de ventilation.

SE 193 KG

GPL

En bas de la pièce à environ 30 cm du sol – Distance par rapport à l’appareil à gaz : 1 à 1,5m. À l’écart des angles de la pièce et des bouches de ventilation.

SE 193 KB

ESSENCE

En bas de la pièce à environ 30 cm du sol – Distance par rapport à l’appareil à gaz : 1 à 1,5m. À l’écart des angles de la pièce et des bouches de ventilation.

SE 193 KI

HYDROGÈNE

En hauteur à 30 cm environ du plafond – Distance par rapport à l’appareil à gaz : 1 à 1,5m. À l’écart des angles de la pièce et des bouches de ventilation.

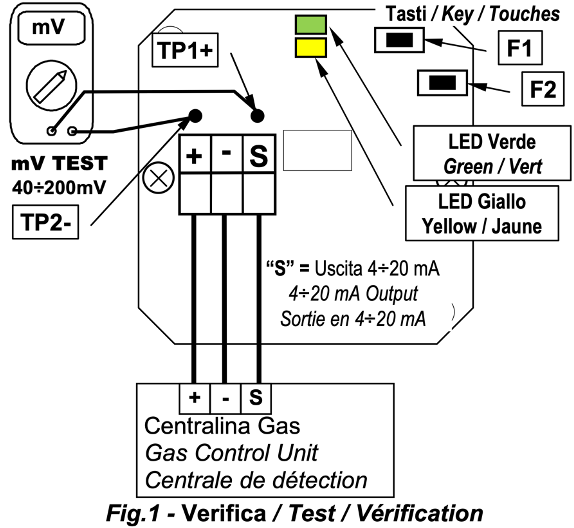

SYNOPTIQUE DE RACORDEMENT

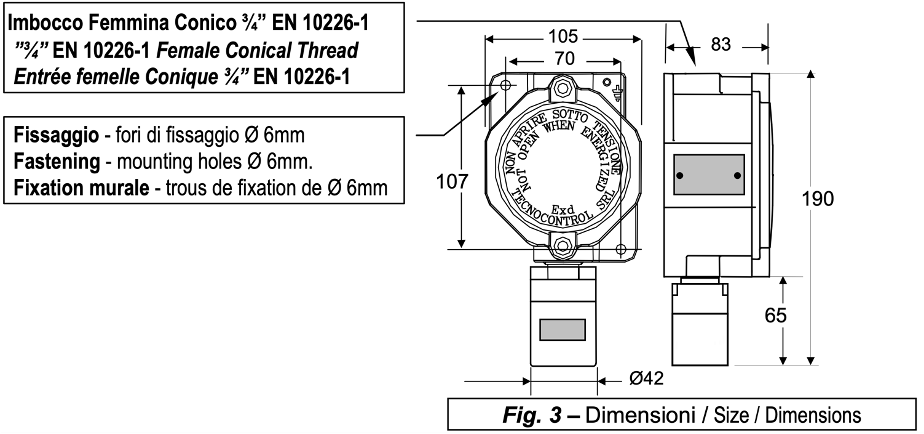

DIMENSIONS (mm)
