SE194K - DETECTEUR DE GAZ NATUREL ET G.P.L (Butane / propane) pour chaufferie

Réf : SE194K
Centrale a sondes déportées 3 voies 2 seuils de détection SE194K montage murale

Ce produit vous interesse ?

Contacter nous !

Cette centrale à microprocesseur  à sondes déportées peut recevoir de 1 à  3 sondes SE 192 ou SE 183 (Atex) / SE 193 (Atex).

Elles possèdent 2 seuils de détection de gaz et déclenchent les 2 relais au dépassement des seuils d’alarme correspondants.

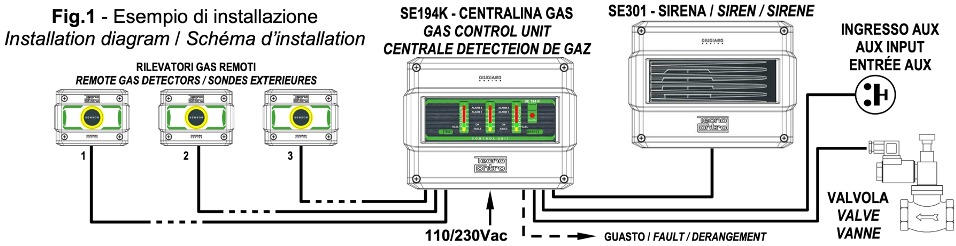

En général, le câblage s’effectue de la façon représentée ci-dessous.

La concentration de gaz est affichée par les barre graphes.

Le second seuil est volontairement temporisé au déclenchement (30 sec.) afin d’éviter des alarmes intempestives dues à une présence momentanée de gaz (purge).

Ces centrales ne diffèrent entre elles que par leur mode de montage et leur indice de protection.

Ces centrales possèdent en outre un bouton « TEST » permettant de vérifier le fonctionnement ainsi qu’un bouton « RESET » permettant de réarmer le relais de 2ème seuil qui est mémorisé.

Attention : le bouton« TEST » ne vérifie pas l’étalonnage des sondes mais le fonctionnement électrique du système.



Sondes raccordables :

SE192KM / KG ou SE183KM / KG (Atex) ou SE193KM / KG (Atex)



ASSERVISSEMENTS DIRECTES POSSIBLES :

Ex. : coupure TGBT, électrovannes à réarmement manuel standards,

Ainsi qu’à capteur magnétique d’état, ATEX et automatiques, sirènes SE301A et B

Tous asservissements avec relayage complémentaire :

Ex. : commandes diverses, ventilations, transmissions et reports d’alarme,

DI, GTC, GTB, etc…



Code

    alim.

     Gaz

  IP

Dimension

Montage

Seuils 1er et 2ème relais

Nombre sondes

SE 194K

 230Vca/12Vcc

   METANE / /GPL

IP54

160X115X80

mural

10 % et 20 %

3

déportées
