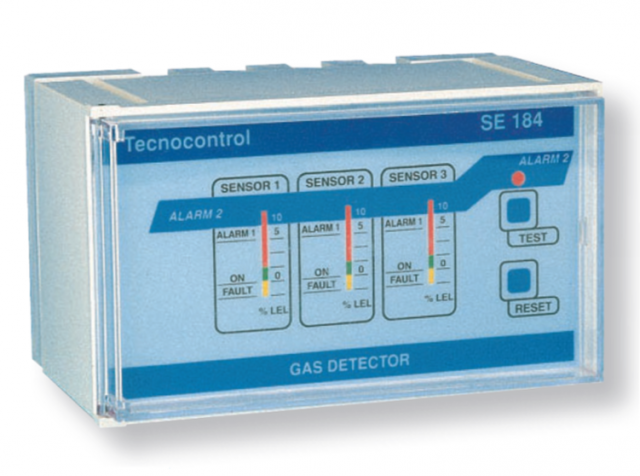

SE184K - DETECTEUR DE GAZ NATUEL ET G.P.L (Butane / propane) pour chaufferie

Réf : SE184K
Centrale à sondes déportées 3 voies 2 seuils de détection SE184K montage encastré

Ce produit vous interesse ?

Contacter nous !

Cette centrale à microprocesseur à sondes déportées peut recevoir de 1 à 3 sondes
SE 192 ou SE 183 (Atex) / SE 193 (Atex).
Elles possèdent 2 seuils de détection de gaz et déclenchent les 2 relais au dépassement des seuils d’alarme correspondants.

En général, le câblage s’effectue de la façon représentée ci-dessous. La concentration de gaz est affichée par les barres graphes.

Le second seuil est volontairement temporisé au déclenchement (30 sec.) afin d’éviter des alarmes intempestives dues à une présence momentanée de gaz (purge).

Ces centrales ne diffèrent entre elles que par leur mode de montage et leur indice de protection.
Ces centrales possèdent en outre un bouton

« TEST » permettant de vérifier le fonctionnement ainsi qu’un bouton « RESET » permettant de réarmer le relais de 2ème seuil qui est mémorisé.

Attention : le bouton« TEST » ne vérifie pas l’étalonnage des sondes mais le fonctionnement électrique du système.



CARACTÉRISTIQUES TECHNIQUES :



Alimentation : 230Vca

Type de gaz : Méthane / GPL

IP : IP44

Dimensions : 197x120x120

Montage : Encastré

1er seuil relais : 10 % LIE

2ème seuil relais : 20 % LIE

Nombre de sondes max  : 3 déportées



Asservissements directes possibles :

Ex. : coupure TGBT, électrovannes à réarmement manuel standards,
Ainsi qu’à capteur magnétique d’état, ATEX et automatiques, sirènes SE301A et B



Tous asservissements avec relayage complémentaire :
Ex. : commandes diverses, ventilations, transmissions et reports d’alarme,

DI, GTC, GTB, etc



COMPATIBILITÉ :



Capteurs de détection compatibles :



SE192K ; SE183K



Accessoires compatibles :



SE301A ; Electrovanne de sectionnement ; alimentation de secours.
