TS293E - SONDE À TRANSMETTEUR POUR GAZ TOXIQUE

Réf : TS293E
Détecteur de gaz ammoniac, monoxyde de carbone, dioxyde de soufre, sulfure d’hydrogène acide cyanhydrique monoxyde et dioxyde d’azote

Ce produit vous interesse ?

Contacter nous !

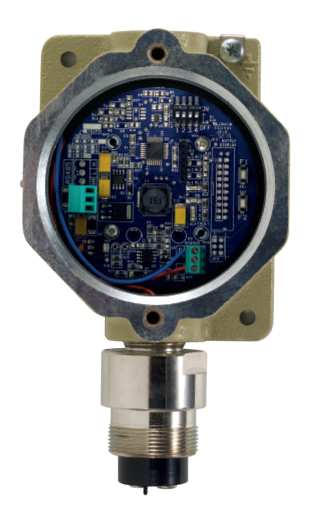

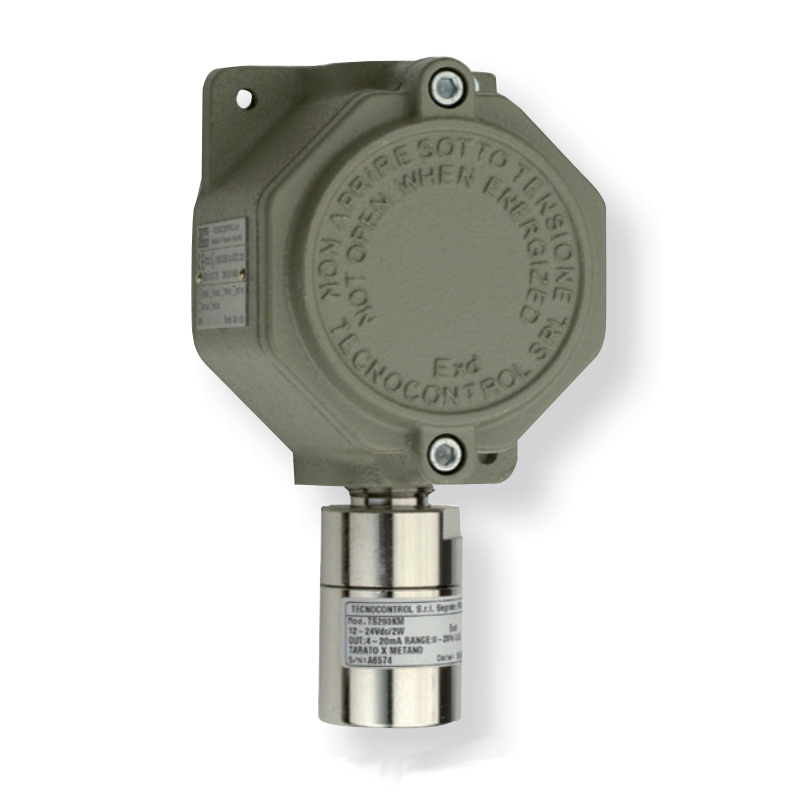

Les TS293E, sont sondes à transmetteur (4÷20mA) pour gaz toxiques, équipée d’un capteur a cellule électrochimique utilisé en systèmes centralisés d'alarme pour parkings, laboratoires, industries et environnements qui doit être protégé par la présence de gaz. Le détecteur est constitué par un boîtier antidéflagrant contenant le circuit électronique et les borniers de raccordement; dans le porte capteur, placé dans la partie inférieure du boîtier, est logée une "cartouche capteur échangeable" contenant l'élément sensible et les données identificatrices et de réglage.

Les TS293E, sont sondes à transmetteur sur 3 fils avec un signal de sortie (S) 4÷20mA linéaire avec fin d’échelle du gaz mesuré (comme indiqué sur la page 1). Il s’utilise en se raccordant sur les centrales d’alarmes mono et multivoies Tecnocontrol. Sur la carte de circuit imprimé, se trouvent les touches de codage F1 et F2 pour les opérations de vérification et calibration et 3 leds indiquant les conditions de fonctionnement:







CARATÉRISTIQUES TECHNIQUES :



































MODÈLE

TS29

3EA

TS293

EAH

TS293

ECS

TS29

ECH

TS293

ES

TS293

EH

TS293

EHCN

TS293

EN

TS293

EN2

Alimentation

12÷24Vcc (-10/+15%) 2W

Cartouche / capteur

Electrochimique / Échangeable

Champs de mesure

0-300 ppm

NH3

0-300 ppm

NH3

0-300 ppm

CO

0-300 ppm

CO

0-20 ppm SO2

0-100 ppm H2S

0-10 ppm HCN

0-100 ppm NO

0-30 ppm NO2

Limite échelle

500 ppm

500 ppm

1000 ppm

1000 ppm

150 ppm

500 ppm

100 ppm

1000 ppm

150 ppm

Vie moye’ air pur

2 ans

2 ans

3 ans

2 ans

2 ans

2 ans

2 ans

2 ans

2 ans

Dérive du zéro

< 6 ppm

< 4 ppm

< 10 ppm

< 5 ppm

+/- 0,4 ppm

< 0,2 ppm

< 1 ppm

< 4 ppm

+/- 0,4 ppm

Dérive à long terme

2 % / mois

1 % / mois

2 % / mois

2 % / mois

2 % / mois

2 % / mois

2 % / mois

2 % / mois

2 % / mois

Résolution

1 ppm

1 ppm

1 ppm

1 ppm

0,1 ppm

1 ppm

0,1 ppm

1 ppm

1 ppm

Temps de réponse

< 180 sec

< 120 sec

< 60 sec

≦ 40 sec

≦ 75 sec

≦ 50 sec

≦ 3 min

≦ 60 sec

≦ 60 sec

Précision

10 %

10 %

10 %

5 %

2 %

5 %

2 %

5 %

5 %



COMPATIBILITÉ :



Centrales de détection compatibles :



CE100, CE408P, CE424P, CE700, CE380UR



CODE

GAZ

CARTOUCHE

POSITION DU CAPTEUR

TS293EA

AMMONIAC

ZS EA3/EX

ZS EA1/EX

Il doit être fixé à environ 30÷50 cm du plafond, le gaz NH3 étant

plus léger que l'air.

TS293EA-H

AMMONIAC

ZS EA2/EX

Il doit être fixé à environ 30÷50 cm du plafond, le gaz NH3 étant

plus léger que l'air.

TS293EC-S

MONOXYDE DE CARBONE

ZS EC1/EX

Il doit être fixé à environ 160 cm du plancher, le gaz CO étant

d'environ léger que l'air.

TS293EC-H

MONOXYDE DE CARBONE

ZS EC2/EX

Il doit être fixé à environ 160 cm du plancher, le gaz CO étant

d'environ léger que l'air.

TS293ES

DIOXYDE DE SOUFRE

ZS ES1/EX

Il doit être fixé à environ 30-50cm du plancher, le gaz SO2 étant plus lourdes que l'air.

TE293EH

SULFURED’HYDROGÈNE

ZS EH1/EX

Il doit être fixé à environ 30-40cm du plancher, le gaz H2S étant plus lourdes que l'air.

TS293EHCN

ACIDECYANHYDRIQUE

ZS EHCN/EX

Il doit être fixé à environ 160 cm du plancher pour la protection des personnes ou sur le point susceptible d'émission, le gaz HCN est légèrement plus léger que l'air.

TS293EN

MONOXYDE D’AZOTE

ZS EN1/EX

Il doit être fixé à environ 160 cm du plancher, le gaz NO étant d'environ léger que l'air.

TS293EN2

DIOXYDE D’AZOTE

ZS EN2/EX

Il doit être fixé à environ 30-40cm du plancher, le gaz NO2 étant plus lourdes que l'air.
