SE293K - CENTRALE À SONDE DÉPORTÉE, 3 VOIES, 2 SEUILS DE DÉTECTION AVEC DISPLAY

Réf : SE293K

Centrale de détection gaz naturel et G.P.L pour chaufferie

Ce produit vous interesse ?

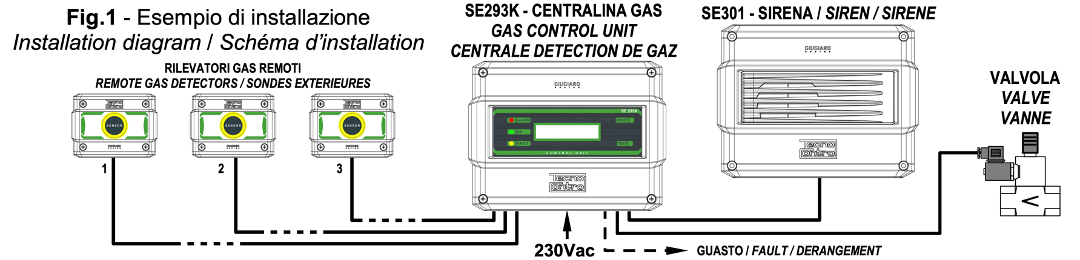

Le SE293K est une centrale de détection de gaz et pouvant recevoir 3 sondes extérieures de type catalytique pour gaz inflammables. La centrale de détection de gaz peut être connectée aux sondes déportées suivantes.

Le SE293K est installable en saillie murale son indice de protection est IP65. L'appareil est alimenté normalement en 110÷240Vca / 50÷60Hz mais il peut être raccordé à une alimentation extérieure 24Vcc (exemple à une alimentation secourue avec deux batteries en tampon 12V-7A/h modèle PS180/24VDC).

Sur la face avant de la centrale l'on distingue trois leds indiquant l’état de fonctionnement, l’écran visualise la con- centration de gaz détectée par chaque sonde extérieure et deux touches de fonction (TEST et RESET).
L'appareil est doté de 2 seuils d'alarme avec sorties (ALARM1 e ALARM2) sur relais de type étanche fonctionnant normalement excités avec contacts inverseurs libres de intension. L’appareil possède également un autre de sortie en sécurité́ positive pour les cas de dérangement (FAULT).

L'appareil dispose de deux entrées auxiliaires.

AUX 1 destinée à la connexion des dispositifs avec un contact NO comme un bouton manuel.
AUX 2 destinée à la connexion des dispositifs de contrôlé pour nos vannes de sécurité́ NF à réarmement manuel avec capteur d’état O ou F.

CARATÉRISTIQUES TECHNIQUES :

Alimentation : 110÷240Vac (-15/+10%) 50÷60Hz / 10VA

Type de sonde extérieur : Catalytiques

Entrées : Max 3 - 4/20mA

Champs de mesure : 0-20 % LIE

Seuil d’intervention alarme 1 : 10 ou 15% LIE

Seuil d’intervention alarme 2 : 20 % LIE

Contact relais : 230 Vac 3A SPDT

Temps et humidité de fonctionnement :

-10 / +50°C – 5/90 % RH non condensée

Pression de fonctionnement : Atmosphérique +/- 10%

Indice de protection : IP65
